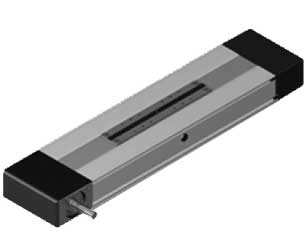

集成模組CKR
R036430000 CKR12-90力士樂模組
部件號，長度：R036430000，...mm
系統：集成模塊（C）
導向：滾珠導軌導向系統（K）
驅動器：齒形帶傳動系統（R）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

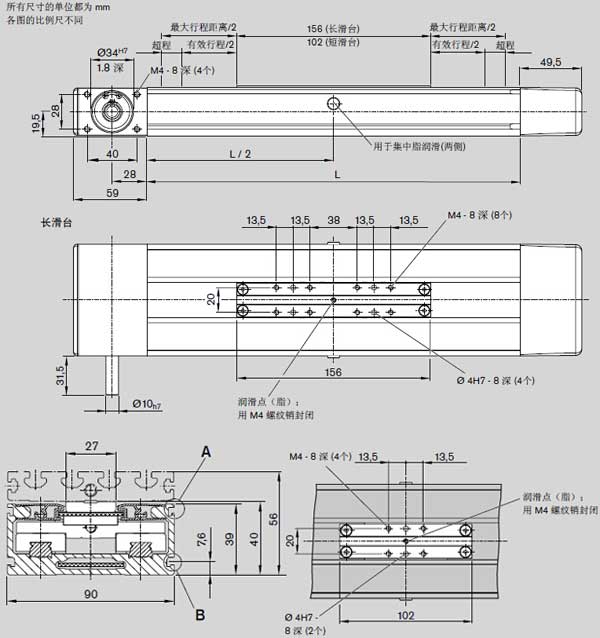

R036430000,CKR12-90力士樂模塊結構
-特別緊湊而精密的鋁型材主體，帶兩套內裝式滾珠導軌導向系統，在重載高速下能實現*佳的運行和動作
-安裝準備就緒的集成模塊在*大長度Lmax 內可任選長度
-鋁制滑臺有兩種長度，根據負載選用
-由預緊的齒形帶驅動
集成模塊 CKR在主體上潤滑嘴
在集成模塊 CKR 的主體上，每側都有孔，通過它們可以達到滑臺上的潤滑嘴。在一側進行潤滑已經足夠。
在長滑臺時：
–將滑臺運行到中間位置 - L/2 的位置，這時所有的潤滑嘴都能自由接近。
在短滑臺時：
–滑臺上的潤滑嘴不總是布置在中間的位置。按照表格運行滑臺。
用于滑臺加裝件的潤滑接口
潤滑接口在供貨時用一個螺紋銷封閉。在使用時，按連接尺寸配用 O 形圈。
| 滑臺長度 | 102 | 156 |
| 齒形帶型號 | AT 3 | AT 3 |
| 導向的額定動載荷 C | 4620 | 7500 |
| 額定動轉矩 Mt | 110 | 360 |
| 額定動轉矩 ML | 16 | 240 |
| 慣性矩 Iy | 12.8 |  |
| 慣性矩 Iz | 115.3 | |
| 移動重量 mb | 0.32 | 0.55 |
| *大長度 Lmax | 5500 | |
| 單位長彈性系數 cspec | 350 | |
| *大許用力 Fz1max | 4 620 | 7 500 |
| *大許用力 Fz2max | 4 120 | 6700 |
| *大許用力 Fzymax | 1195 | 2170 |
| *大許用轉矩有Mtmax | 110 | 180 |
| *大許用轉矩有MLmax | 16 | 210 |
