光軸支座

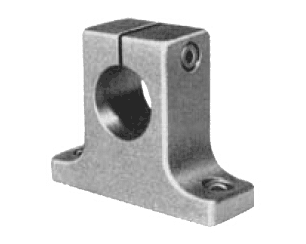

R105501600 力士樂軸支座
型號：R105501600
軸徑：16mm
軸支座材料： 球墨鑄鐵
結構：側面夾緊
021-57893800工作時間：周一至周五 9:00-18:00
- 產(chǎn)品介紹
- 技術參數(shù)
- 產(chǎn)品圖片
R105501600 力士樂軸支座結構：側面夾緊，優(yōu)點：用于方便的安裝和快速校準；帶定位邊的精密款式；價格較客戶自制便宜。

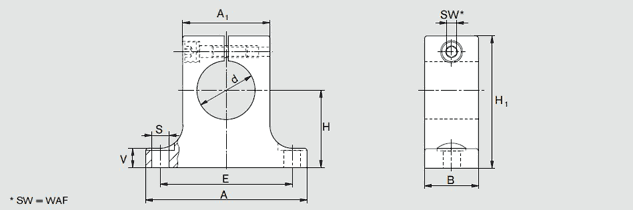

| ød | 16 | |
| dH8 | 16 | |
| H | 25±0.010 | |
| H1 | 42 | |
| A | 50 | |
| A1 | 26 | |
| B | 16 | |
| E±0.15 | 40 | |
| S | 5.5 | |
| V | 6.5 | |
| SW | 3 | |
| 重量：（KG) | 0.12 |
1）以軸公稱尺寸“d”為基準
2）圓柱頭螺栓，ISO 4762-8.8
3）公差DIN 1685-GTB 15
