力士樂導軌滑塊

滾珠導軌

R160675331力士樂導軌

品  牌:博世力士樂

產品規格:30

預緊等級:-

精度等級:H

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

 R160675331帶鋼孔蓋的力士樂滾珠導軌,導軌從上面用螺栓安裝之后,用鋼孔蓋將孔封閉,鋼孔蓋用安裝工具壓入。

鋼孔蓋安裝工具:兩件式,帶說明書(兩件式的安裝工具適用于在已經固定的滾珠導軌上安裝孔蓋)

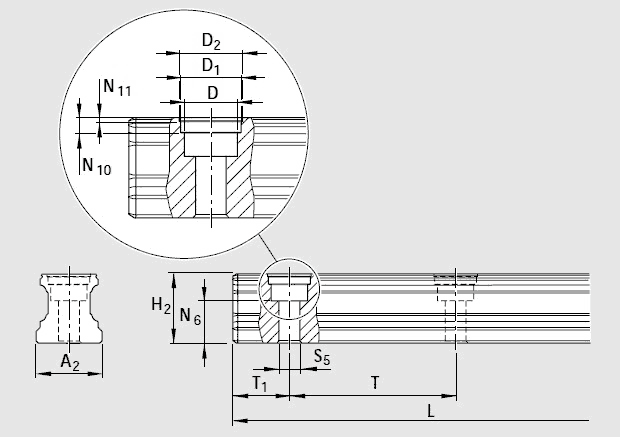

力士樂導軌R1606.5圖紙

A2 28
D 15.0
D1 17.55
D2 18.0
H21) 28.35
Lmax2) 3 836
N6 ±0.5

17.0


N10

3.6


N11

0.90


S5 9.0
T 80
T1 min

16


T1s3) 38.0
T1 max 68
重量 5.0

1)尺寸H2帶防護帶
2)對于規格20-45,精度N,H和P的滾珠導軌,單段供貨長度
    規格20-25:*長可達5816mm
    規格30-35:*長可達5836mm
    規格45:*長可達5771mm
3)推薦:首選尺寸T1s,公差 ±0.75。
