滾珠滑塊

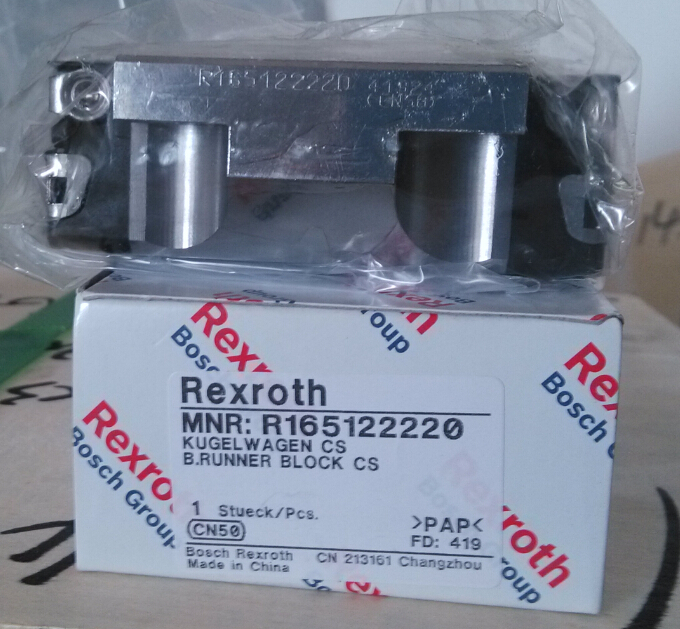

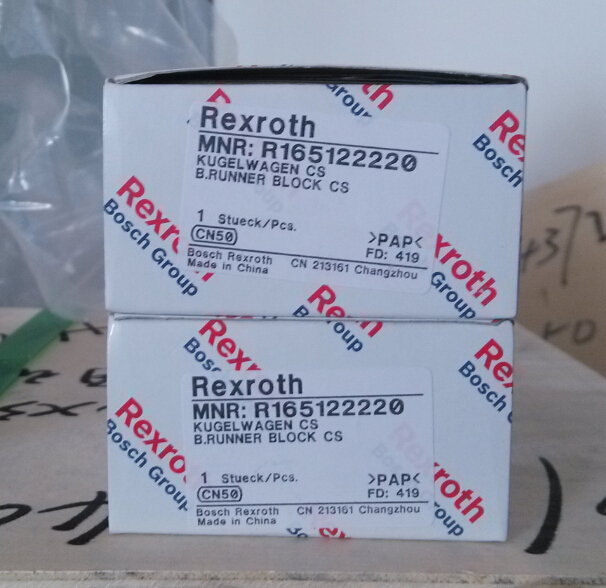

R165122220 直線滑塊
品 牌：博世力士樂
產品規格：25
預緊等級：C2（預緊8%C）
精度等級：P
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R165122220是25規格法蘭型、標準長、標準高滑塊，帶標準密封，不帶滾珠鏈。
如果線性導向系統在*端的工作條件下工作，例如，在很強的冷卻液侵蝕條件下，這點必須在潤滑材料和潤滑量的選擇中加以注意，侵入滑塊中的冷卻液可能會將潤滑劑沖掉，這種情況可以通過短的潤滑循環進行補償。
| A | 70 | |
| A1 | 35.0 | |
| A2 | 23 | |
| A3 | 23.5 | |
| B | 86.2 | |
| B1 | 57.8 | |
| E1 | 57 | |
| E2 | 45 | |
| E3 | 40 | |
| E8 | 38.30 | |
| E9 | 11.50 | |
| H | 36 | |
| H1 | 29.90 | |
| H21) | 24.45 | |
| H22) | 24.25 | |
| K1 | 12.45 | |
| K2 | 13.6 | |
| K3 | 5.50 | |
| K4 | 5.50 | |
| N1 | 9.3 | |
| N2 | 7.00 | |
| N6±0.5 |
15.2 |
|
| S1 | 6.7 | |
| S2 | M8 | |
| S5 | 7.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 7.5 | |
| 重量 | 0.65 | |
| 額定載荷C3) | 22 800 | |
| 額定載荷 C03) | 30 400 | |
| 額定轉矩 Mt 3) | 320 | |
| 額定轉矩 Mto3) | 430 | |
| 額定轉矩 ML3) | 180 | |
| 額定轉矩 ML03) | 240 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
