滾珠滑塊

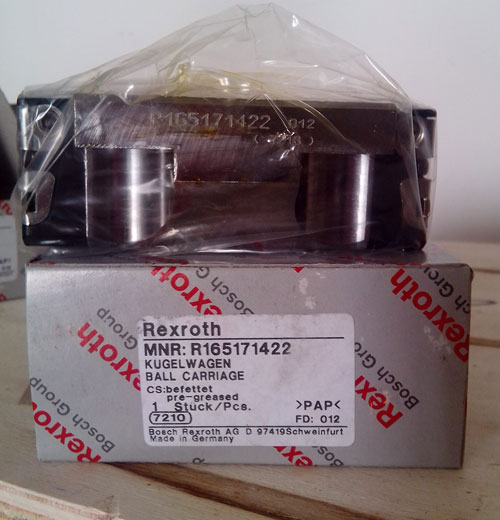

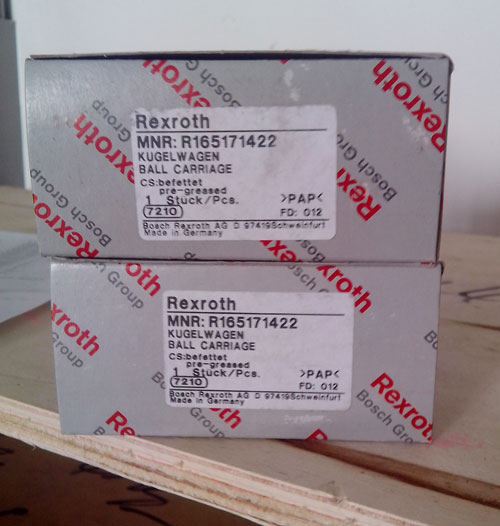

R165171422 力士樂直線滑塊
品 牌：博世力士樂
產品規格：30
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂直線滑塊R165171422上海準密專業供應，常年備有大量R165171422。應用中的力士樂滑塊和導軌的數量對導向的系統特性有很大的影響，這些包括承載能力、感度、幾何運行質量、潤滑和費用。安裝的滑塊數量會對整個機器方案的要求有影響，例如，安裝面的要求精度。
| A | 90 | |
| A1 | 45.0 | |
| A2 | 28 | |
| A3 | 31.0 | |
| B | 97.7 | |
| B1 | 67.4 | |
| E1 | 72 | |
| E2 | 52 | |
| E3 | 44 | |
| E8 | 48.40 | |
| E9 | 14.60 | |
| H | 42 | |
| H1 | 35.35 | |
| H21) | 28.55 | |
| H2 2) | 28.35 | |
| K1 | 14.00 | |
| K2 | 15.7 | |
| K3 | 6.05 | |
| K4 | 6.05 | |
| N1 | 11.0 | |
| N2 | 7.90 | |
| N6±0.5 |
17.0 |
|
| S1 | 8.5 | |
| S2 | M10 | |
| S5 | 9.0 | |
| S9 |
M3*5 |
|
| T | 80 | |
| V1 | 7.0 | |
| 重量 | 1.10 | |
| 額定載荷C3) | 31 700 |  |
| 額定載荷 C03) | 41 300 | |
| 額定轉矩 Mt3) | 540 |  |
| 額定轉矩 Mto3) | 720 | |
| 額定轉矩 ML3) | 290 |  |
| 額定轉矩 ML03) | 380 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
