導軌滑塊配件
R161924211 力士樂液壓夾持元件
品牌：博世力士樂
名稱：FLS液壓夾持元件KWH
部件號：R161924211
規格：25
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂液壓夾持元件R161924211應用范圍：重型搬運系統的夾持；重型加工中心的工作臺的夾持
優異的性能
- 非常高的軸向夾持力
-小巧緊湊的設計，符合DIN 645的要求
-軸向運動方向的動、靜態穩定性

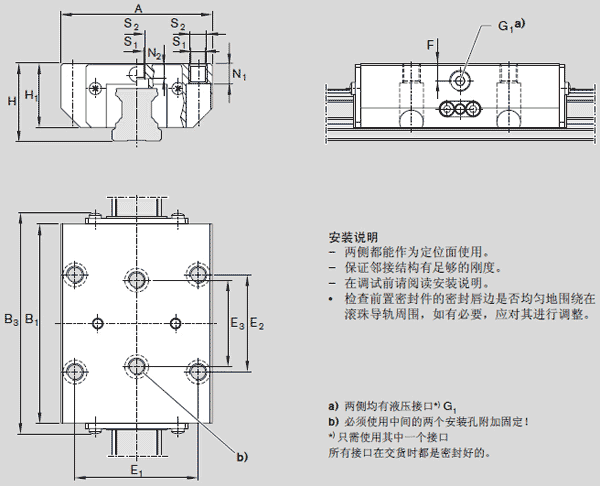

| A | 70 | |
| B1 | 92.0 | |
| B3 max | 102.3 | |
| H | 36 | |
| H1 |
29.5 |
|
| E1 | 57 | |
| E2 | 45 | |
| E3 |
40 |
|
| F | 8.0 | |
| G1 | 1/8" | |
| N14) | 9 | |
| N25) | 7.0 | |
| S1 | 6.8 | |
| S2 | M8 | |
| 液壓油排油量6) cm3 | 0.6 | |
| 夾持力1) | 2 2002) | |
| 重量 kg | 1.22 |
1)試驗是在安裝完畢條件下進行的，具有一層潤滑油膜(ISO-VG68)。
2)100 bar的情況下
3)150 bar的情況下
4)可以從下面用螺栓安裝，符合ISO 4762的要求
5)可以從下面用螺栓安裝，符合DIN 7984的要求
6)每個夾持周期
