R114026010 MKR25-110直線模塊
部 件 號：R114026010
系統：直線運動模塊，閉式（M）
導向系統：滾珠導軌導向系統（K）
傳動系統：齒形帶傳動系統（R）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

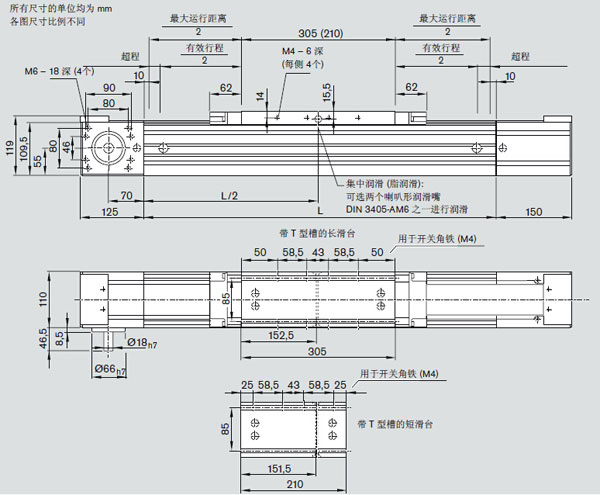

- 產品圖片
R114026010 MKR25-110直線模塊優異的性能
MKR...: 配置滾珠導軌導向系統和齒形帶傳動系統的直線運動模塊適用于高速度和高導向要求的應用場合。
直線運動模塊 MKR...的組成如下：
––一個緊湊的陽*氧化鋁型材主體
––集成的力士樂滾珠導軌導向系統
––可集中潤滑的滑臺
––張緊的齒形帶 (也可不帶傳動系統供貨)
––防護方式：
––在 MKR 12-40 和 MKR 15-65 中，塑膠防護帶
–– 在 MKR 20-80 和 MKR 25-110 中，采用符合DIN EN 10088 標準的耐腐蝕鋼制造的防護帶
––在 MKR 35-165 中，齒形帶
––側裝的開關
––交流伺服電機
––用于電機安裝的前置減速器
––控制系統單元
| KGT d0*P | 不帶 | 32*5 | 32*10 | 32*20 | 32*32 | |
| 滑臺長度 | 310 | 310 | 310 | 310 | 310 | |
| 滑臺導向 | 28 590 | 28 590 | 28 590 | 28 590 | 28 590 | |
| KGT額定動載荷 C | - | 21 500 | 26 200 | 17 900 | 17 800 |  |
| 固定軸承額定動載荷 C | - | 26 000 | 26 000 | 26 000 | 26 000 | |
| 額定動力矩 Mt | 406 | 406 | 406 | 406 | 406 |  |
| 額定動力矩 ML | 1 329 | 1 329 | 1 329 | 1 329 | 1 329 | |
| 滑臺重量 | 3.8 | 4.9 | 4.9 | 4.9 | 4.9 | |
| *大長度 Lmax | 10 000 | 3 000 | 3 000 | 3 000 | 3 000 | |
| 面轉動慣量 lx | 515 | 515 | 515 | 515 | 515 | |
| 面轉動慣量 ly | 664 | 664 | 664 | 664 | 664 |
