絲杠螺母
R153246024力士樂螺母SEM-E-S12 x 5R x 2 - 3
公稱直徑：12
導程：5R（R=右旋，L=左旋）
滾珠直徑：2
螺母內的螺旋圈數：3
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R153246024 力士樂螺母SEM-E-S12 x 5R x 2 - 3是可調式無間隙單螺母
標準系列力士樂安裝尺寸
帶標準密封
加強型密封
預緊可調
用于精密滾壓絲杠 SN-R
公差等級 T5、T7
部分產品有左旋螺紋的款式
說明: 前置潤滑單元只提供右旋款式。
*在安裝調試時，前置潤滑單元不要與其他部件觸碰！

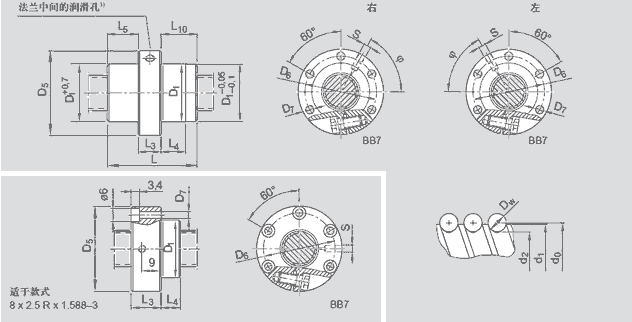

| d1 | 7.5 | |
| d2 | 6.3 | |
| D1 /f9 | 16 | |
| D5 | 30 | |
| 孔圖 | BB7 | |
| D6 | 23 | |
| D7 | 3.4 | |
| L | 16 | |
| L3 | 13 | |
| L4 | 3.0 | |
| L5 | - | |
| L10 | 3.0 | |
| S 3) | M4 | |
| ￠（o) | 0 | |
| 重量(KG) | 0.06 | |
| 額定動載C(N) | 2200 | |
| 額定靜載C0 | 2800 | |
| 速度1)Vmax(m/min) | 15 | |
| 調整后的定位軸頸直徑D1*小 | 15.953 | |
| 調整后的定位軸頸直徑D1*大 | 15.987 |
1）帶標準密封
2）用于精密滾壓絲杠 SN-R 公差等級T5,T7,T9
